Havada Ozon Ölçüm Cihazları

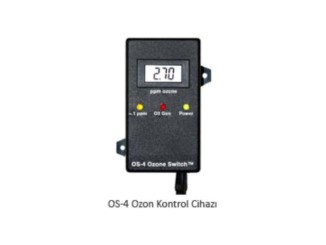

OS-4 model ozonkontrol cihazları 2 ayrı set değeri girilebilen hava kontrollü cihazlardır. Birinci set durumu ortamda bulunmasını sitediğimiz ozon konsantrasyonunun alt ve üst değerlerini girmemizi sağlar. İkinci set durumu acil durumlarda insan sağlığını tehdit edebilecek değerin ayarlanıp bu değerde alarm durumuna geçmesini sağlamaktadır. Os-4 Model ozon kontrol cihazı dijitaldir ve kontrolleri analog olarak yapılmaktadır. Cihazın kalibrasyonu fabrika çıkışında ayarlanmıştır ve kalibrasyonu otomatik olarak yapılmaktadır.

Dış Donanım Çıktıları

OS-4 model kontrol cihazları harici çıkışlar için ünite içerisine gizlenmiş klemens ve potansiyometreler mevcuttur.

Bunlar ;
• Güvenlik Limiti Ayarlama Noktası : TB2 ye bağlı iç röle kontrollü. Kontak çıkışı 5 A 220 Volt
• Ozon Jeneratörü Kontrolü : TB1 e bağlı NA ve NK iç röle kontrollü. Kontak çıkışları 5A 220 Volt. Bu geçiş için yüksek limit ve düşük limit değeri girilir. Cihaz düşük limit değerine ulaştığında ozon jeneratöürnün çalışmasına izin verir ve bu süreçte kırmızı ışık sürekli açık kalır ve ayarlanmış olan üst limite ulaştığında ozon jeneratörünün çalışmasını durdurur ve kırmız ışık söner.
• RS-232 Data çıkışı
• Analog Çıkışları : GND ve TB3 üzerinde 0-2 terminalleri. Küçük veri sürüşleri için kullanılır.
• Analog Çıkışları (4-20 mA): GND ve TB3 üzerinde. PLC (Programmable Logic Controller) kontrol çıkışıdır.
